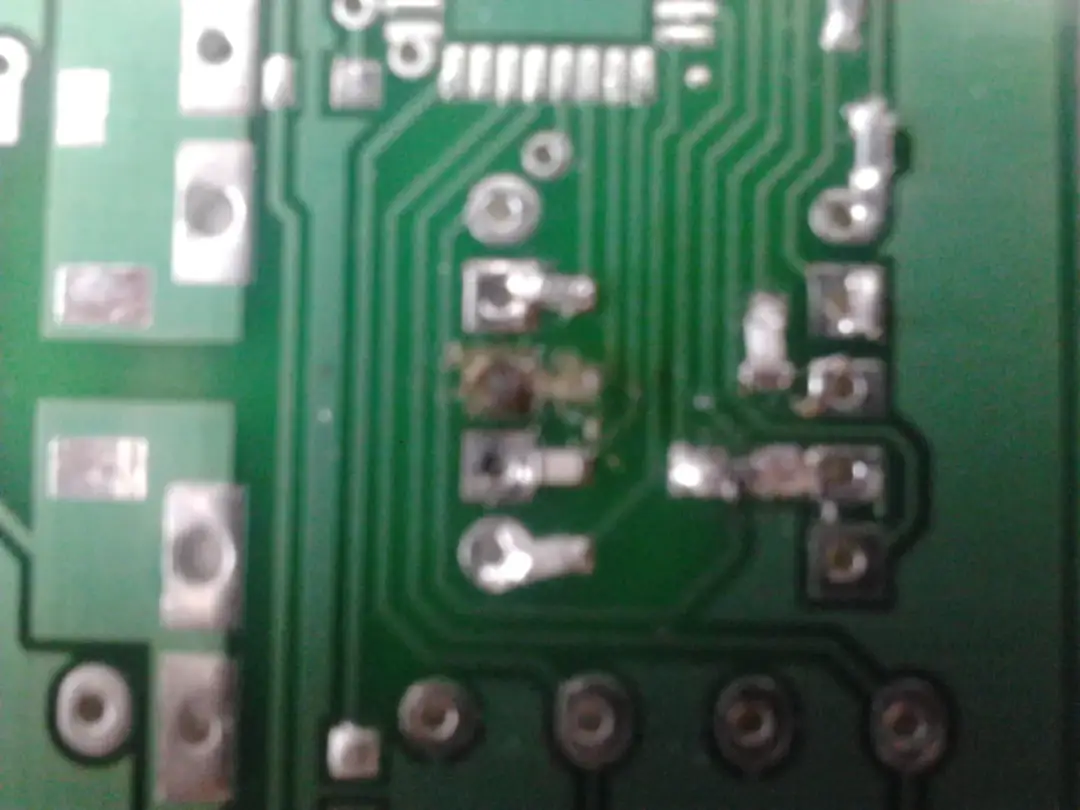

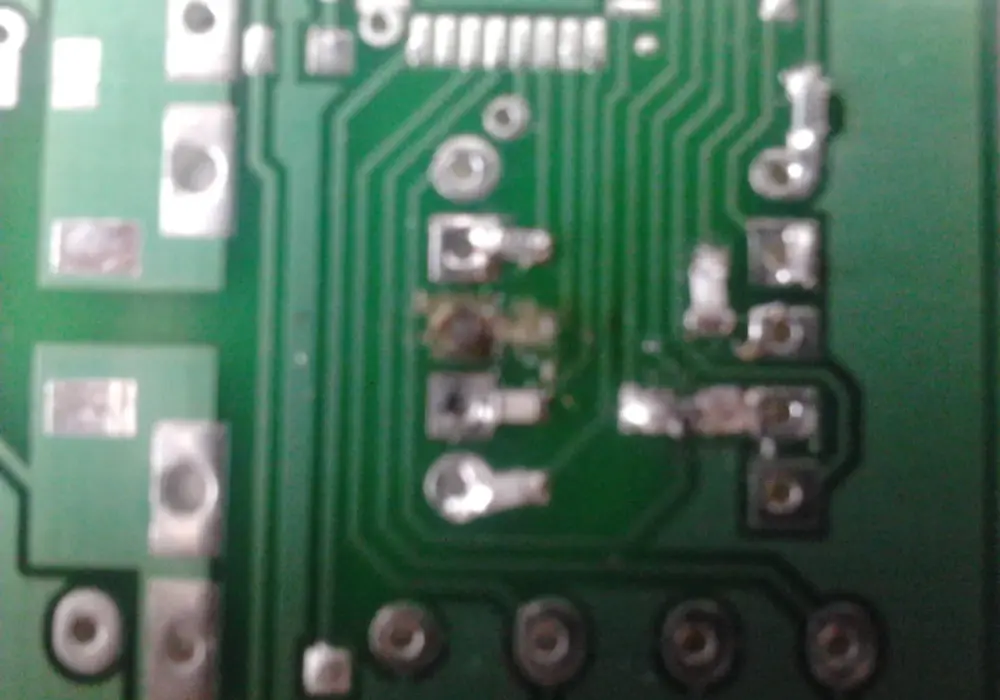

Jak naprawić ścieżkę na płytce drukowanej - skuteczne metody naprawy

Naprawa uszkodzonej ścieżki na płytce drukowanej (PCB) to proces, który wymaga precyzyjnych działań oraz odpowiednich narzędzi. W przypadku uszkodzenia ścieżki, kluczowym krokiem jest jej dokładna ocena. Jeśli ścieżka jest przerwana, można ją skutecznie naprawić, przylutowując cienki drut miedziany do końców przerwy. W artykule przedstawimy różne metody naprawy, a także narzędzia i materiały, które będą niezbędne do przeprowadzenia tego procesu.

Oprócz technik naprawy, omówimy również, jak zabezpieczyć naprawione miejsca, aby uniknąć przyszłych uszkodzeń. Warto wiedzieć, jakie błędy są najczęściej popełniane podczas lutowania i jak ich unikać, aby naprawy były trwałe i skuteczne. Dzięki tym informacjom, każdy będzie mógł z powodzeniem przeprowadzić naprawę ścieżek na płytkach drukowanych.

• Ocena uszkodzenia ścieżki na PCB jest pierwszym krokiem przed naprawą.
• Do naprawy przerwanej ścieżki można użyć cienkiego drutu miedzianego lub pasty przewodzącej.
• Ważne jest, aby przed przylutowaniem zdrapać maskę lutowniczą w miejscu przerwy.
• Po naprawie należy zabezpieczyć miejsce używając lakieru elektroizolacyjnego lub taśmy miedzianej.
• Unikanie przegrzewania ścieżek podczas lutowania jest kluczowe dla ich trwałości.
• Regularne praktyki serwisowe pomagają w utrzymaniu PCB w dobrym stanie.

Jak ocenić uszkodzenie ścieżki na płytce drukowanej i przygotować się do naprawy

Aby naprawić ścieżkę na płytce drukowanej, pierwszym krokiem jest dokładna ocena uszkodzenia. Warto rozpocząć od wizualnej inspekcji, która pozwala na szybkie zidentyfikowanie widocznych problemów. Należy zwrócić uwagę na pęknięcia, przetarcia oraz wszelkie oznaki korozji. Użycie lupy lub mikroskopu może znacznie ułatwić dostrzeganie drobnych uszkodzeń, które mogłyby umknąć gołym okiem. Odpowiednie oświetlenie również jest kluczowe, ponieważ pozwala na lepsze zobaczenie detali na płytce.

Kiedy wizualna ocena jest zakończona, warto przejść do testowania z użyciem multimetru. Multimetr to narzędzie, które pozwala na sprawdzenie ciągłości ścieżek oraz identyfikację potencjalnych zwarć. Ustawiając multimetr na tryb pomiaru oporu, można szybko zlokalizować przerwy w ścieżkach. W przypadku wykrycia wysokiego oporu lub braku ciągłości, wskazuje to na uszkodzenie, które wymaga naprawy. Dzięki tym metodom można skutecznie ocenić stan płytki przed przystąpieniem do dalszych działań naprawczych.

Jak zidentyfikować typ uszkodzenia ścieżki na PCB

Istnieje kilka typów uszkodzeń, które mogą wystąpić na płytkach drukowanych. Przerwy są jednymi z najczęstszych problemów, które można zidentyfikować poprzez testowanie ciągłości. Zwarcia natomiast mogą prowadzić do poważnych uszkodzeń i są często spowodowane przez usunięcie izolacji z przewodów. Korozja to inny typ uszkodzenia, który może być spowodowany wilgocią lub zanieczyszczeniami, co prowadzi do osłabienia ścieżek. Każdy z tych typów uszkodzeń wymaga innego podejścia do naprawy, dlatego ich wczesne zidentyfikowanie jest kluczowe.

• Przerwy: Występują, gdy ścieżka jest fizycznie uszkodzona, co można łatwo sprawdzić przy użyciu multimetru.
• Zwarcia: Powstają, gdy dwa lub więcej przewodów stykają się ze sobą, co można zidentyfikować poprzez pomiar niskiego oporu.
• Korozja: Zmiany w wyglądzie ścieżek, często widoczne jako zielone lub brązowe plamy, wskazujące na degradację materiału.

Jakie narzędzia i materiały są potrzebne do naprawy

Aby skutecznie naprawić ścieżkę na płytce drukowanej, potrzebne będą odpowiednie narzędzia i materiały. Podstawowym narzędziem jest lutownica, która pozwala na łączenie elementów elektronicznych poprzez topnienie lutu. Warto również zaopatrzyć się w cienki drut miedziany o średnicy około 0,1 mm, który można użyć do naprawy przerwanych ścieżek. Dodatkowo, pasta przewodząca jest przydatna w przypadku małych przerw, gdzie lutowanie może być trudne lub niemożliwe. Oprócz tego, taśma miedziana samoprzylepna może być używana do szybkich napraw, zapewniając dobry kontakt elektryczny.

Inne ważne materiały to lakier elektroizolacyjny, który chroni naprawione miejsca przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi, oraz nóżki rzemieślnicze, które pomogą w precyzyjnym usuwaniu nadmiaru materiału. Użycie odpowiednich narzędzi i materiałów jest kluczowe dla sukcesu naprawy, dlatego warto zainwestować w produkty wysokiej jakości.

Jak przylutować drut do przerwanej ścieżki PCB

Aby naprawić ścieżkę na płytce drukowanej, przylutowanie drutu do przerwanej ścieżki jest jedną z najskuteczniejszych metod. Najpierw przygotuj miejsce pracy, upewniając się, że masz wszystkie potrzebne narzędzia, takie jak lutownica, cienki drut miedziany oraz pasta lutownicza. Przed przystąpieniem do lutowania, delikatnie zdrap maskę lutowniczą na końcach uszkodzonej ścieżki, aby zapewnić dobry kontakt elektryczny. Następnie podgrzej lutownicę i przyłóż końcówkę do jednego końca przerwy, dodając niewielką ilość lutu, aby połączyć drut z płytką.

Pamiętaj, aby nie przegrzewać ścieżki, ponieważ może to spowodować jej odłączenie od laminatu. Po przylutowaniu jednego końca drutu, przylutuj drugi koniec do drugiej strony przerwy. Sprawdź, czy połączenie jest solidne, a następnie pozwól, aby lut ostygł. Ważne jest, aby unikać dotykania gorącej końcówki lutownicy oraz zabezpieczyć miejsce pracy przed przypadkowymi uszkodzeniami.

Jak używać pasty przewodzącej do małych przerw w ścieżkach

W przypadku małych przerw w ścieżkach na płytkach drukowanych, pasta przewodząca jest doskonałym rozwiązaniem. Aby zastosować pastę, najpierw upewnij się, że obszar wokół przerwy jest czysty i wolny od zanieczyszczeń. Następnie, przy użyciu specjalnego pisaka lub aplikatora, nałóż niewielką ilość pasty przewodzącej bezpośrednio na uszkodzone miejsce. Upewnij się, że pasta dokładnie pokrywa przerwę, aby zapewnić dobry kontakt elektryczny.

Po nałożeniu pasty, można delikatnie wygładzić powierzchnię, aby uzyskać równomierne połączenie. W przypadku używania pasty przewodzącej, nie jest konieczne lutowanie, co czyni tę metodę szybką i łatwą. Pamiętaj, aby dać paście czas na wyschnięcie zgodnie z instrukcjami producenta, co zapewni trwałość naprawy.

Jak zabezpieczyć naprawioną ścieżkę na płytce drukowanej

Po naprawie ścieżki na płytce drukowanej, kluczowe jest jej odpowiednie zabezpieczenie. Istnieje wiele metod izolacji, które pomagają chronić naprawione miejsca przed uszkodzeniami mechanicznymi oraz wpływem warunków atmosferycznych. Izolacja nie tylko chroni połączenia, ale także zapobiega zwarciom, które mogą wystąpić w wyniku kontaktu z innymi elementami. Wśród popularnych metod izolacji można wymienić rurki termokurczliwe, które po podgrzaniu kurczą się, tworząc szczelne połączenie, oraz epoksydy, które tworzą mocną i trwałą powłokę ochronną.

Inną skuteczną metodą zabezpieczania naprawionych ścieżek jest stosowanie powłok ochronnych, takich jak lakiery elektroizolacyjne. Te lakiery tworzą cienką, ale wytrzymałą warstwę, która chroni przed wilgocią, kurzem i innymi zanieczyszczeniami. Warto również rozważyć użycie maski lutowniczej UV, która nie tylko izoluje, ale także utwardza się pod wpływem światła UV, zapewniając dodatkową ochronę. Zastosowanie tych metod znacząco zwiększa trwałość naprawy i wydłuża żywotność płytki.

Jakie metody izolacji są najlepsze dla naprawionych ścieżek

Wybór odpowiedniej metody izolacji jest kluczowy dla długotrwałej naprawy. Rurki termokurczliwe są bardzo popularne, ponieważ łatwo je zastosować; wystarczy nałożyć rurkę na naprawione miejsce i podgrzać, aby skurczyła się i ściśle przylegała do powierzchni. Epoksydy są idealne do bardziej wymagających aplikacji, ponieważ tworzą twardą, odporną powłokę, która dobrze znosi różne warunki. Użycie taśmy miedzianej również może być skuteczne w przypadku niewielkich napraw, zapewniając solidne połączenie elektryczne oraz ochronę.

• Rurki termokurczliwe: Szybka i efektywna metoda, która zapewnia szczelne połączenie.
• Epoksydy: Doskonała odporność na warunki atmosferyczne i mechaniczne uszkodzenia.
• Taśma miedziana: Prosta w użyciu, idealna do napraw w małych urządzeniach.

Jak unikać uszkodzeń mechanicznych po naprawie

Aby zabezpieczyć naprawioną ścieżkę na płytce drukowanej, kluczowe jest odpowiednie obchodzenie się z nią oraz jej przechowywanie. Po zakończeniu naprawy, zawsze należy unikać nadmiernego nacisku na płytkę, ponieważ może to prowadzić do uszkodzenia naprawionych ścieżek. Warto również przechowywać płytki w specjalnych etui lub pudełkach, które chronią je przed wstrząsami i zarysowaniami. Dodatkowo, należy unikać kontaktu z wilgocią oraz zanieczyszczeniami, które mogą negatywnie wpłynąć na działanie elektroniki.

Podczas transportu, płytki powinny być zabezpieczone w sposób, który minimalizuje ryzyko ich uszkodzenia. Użycie materiałów amortyzujących, takich jak pianka lub folia bąbelkowa, może znacznie zwiększyć bezpieczeństwo. Ważne jest także, aby unikać przechowywania płytek w miejscach narażonych na wysokie temperatury lub bezpośrednie działanie słońca, co może prowadzić do deformacji lub uszkodzeń. Stosując te zasady, można znacznie zwiększyć trwałość naprawionych ścieżek na płytkach drukowanych.

Czytaj więcej: Druk na folii polimerowej: jak uniknąć błędów i zaoszczędzić pieniądze

Częste błędy podczas naprawy ścieżek na płytkach drukowanych

Podczas naprawy ścieżek na płytkach drukowanych, wiele osób popełnia typowe błędy, które mogą prowadzić do nieudanych napraw. Do najczęstszych problemów należy przegrzewanie ścieżek, co może spowodować ich odłączenie od laminatu. Innym częstym błędem jest niewłaściwe przygotowanie powierzchni, takie jak niedokładne zdrapanie maski lutowniczej, co wpływa na jakość połączenia. Zdarza się również, że lutownicy używają zbyt dużej ilości lutu, co prowadzi do zwarć.

Aby uniknąć tych problemów, ważne jest, aby stosować odpowiednie techniki lutowania oraz przygotowania. Zawsze należy kontrolować temperaturę lutownicy i unikać długotrwałego kontaktu z płytką. Użycie cienkiego drutu oraz minimalnej ilości lutu pomoże w uzyskaniu czystych i trwałych połączeń. Dobrą praktyką jest także testowanie każdego połączenia przed zamknięciem urządzenia, aby upewnić się, że wszystko działa poprawnie.

Jakie są najczęstsze problemy przy lutowaniu ścieżek

Podczas lutowania, mogą wystąpić różne problemy, które wpływają na jakość naprawy. Cold joints to jeden z najczęstszych problemów, który występuje, gdy lut nie jest wystarczająco gorący, co skutkuje słabym połączeniem. Można je zidentyfikować po matowym wyglądzie lutu, który powinien być gładki i błyszczący. Innym problemem jest bridging, czyli niezamierzone połączenie dwóch sąsiadujących ścieżek, co prowadzi do zwarć. Można je dostrzec jako nadmiar lutu łączący ze sobą dwa punkty.

Jak wykorzystać technologie do monitorowania stanu PCB

W dzisiejszych czasach, aby zapewnić długotrwałą wydajność płytek drukowanych, warto rozważyć zastosowanie nowoczesnych technologii monitorowania. Systemy monitorowania stanu PCB, takie jak czujniki temperatury i czujniki wilgotności, mogą dostarczyć cennych informacji na temat warunków pracy urządzenia. Dzięki tym rozwiązaniom, użytkownicy mogą z wyprzedzeniem wykrywać potencjalne problemy, takie jak przegrzewanie lub nadmierna wilgoć, co pozwala na szybką interwencję i uniknięcie poważniejszych uszkodzeń.

Co więcej, integracja technologii IoT (Internet of Things) w systemach PCB otwiera nowe możliwości. Dzięki zastosowaniu inteligentnych czujników, które mogą komunikować się z aplikacjami mobilnymi lub systemami zarządzania, użytkownicy mogą otrzymywać powiadomienia o stanie swoich urządzeń w czasie rzeczywistym. To podejście nie tylko zwiększa bezpieczeństwo, ale również pozwala na lepsze planowanie konserwacji, co w dłuższej perspektywie przekłada się na niższe koszty eksploatacji i wydłużenie żywotności sprzętu.
